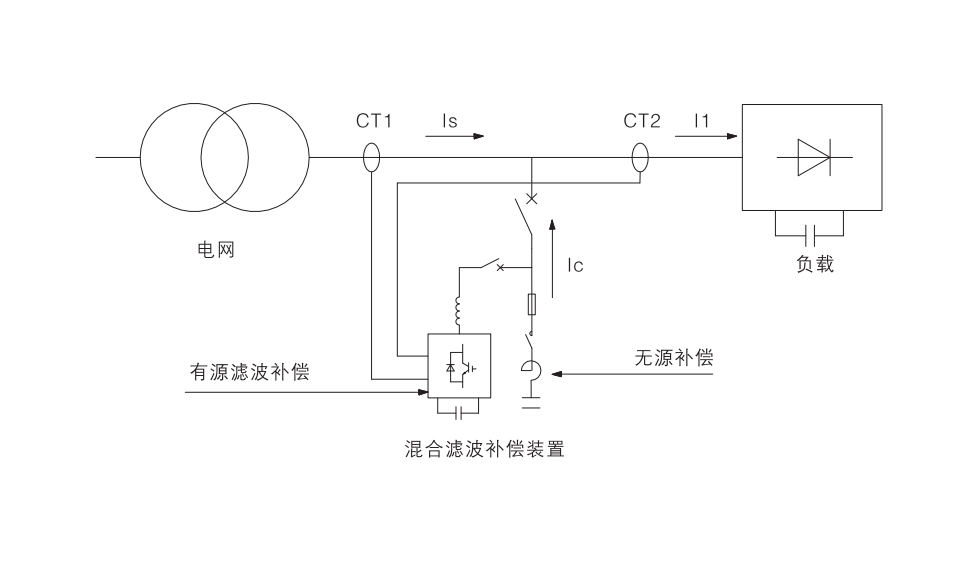

工作原理
ZMAF智能模块式混合滤波补偿装置包含动态无源滤波模块和有源滤波(补偿)模块两部分，共同承担无功补偿和谐波治理的任务。有源部分和无源部分均由同一控制器控制。无源部分包括多组单调谐支路，主要动态调节无功并抑制特征次谐波电流。有源滤波模块动态消除谐波，兼顾系统无功补偿。
产品特点
○ 实时检测动态补偿
实时检测谐波电流，通过瞬时电流跟踪控制，自动跟踪负载谐波变化，具有高度可控性与快速响应性。
○ 性能安全可靠
滤波性能不受系统阻抗影响。谐振预测治理，有效阻止电容容量衰减，避免谐振风险。可单相动态调节，改善负荷不平衡。抑制系统振荡，提高系统稳定性。无源支路可采用过零投切。
○ 维护便利
单柜集成有源和无源模块，有源模块无缝并联，容量自由选择，任意扩展，维护便利。
○ 保护齐全
保护措施完善，具有系统过压、欠压保护、过流保护、过热保护、控制综合保护等功能，保证装置长期稳定运行，无设备过载之忧。
○ 智能控制
集成控制及单元一体化，整套设备采用一个智能操控单元，既控制有源滤波模块的实时滤波，又控制无源补偿模块的自动投切。

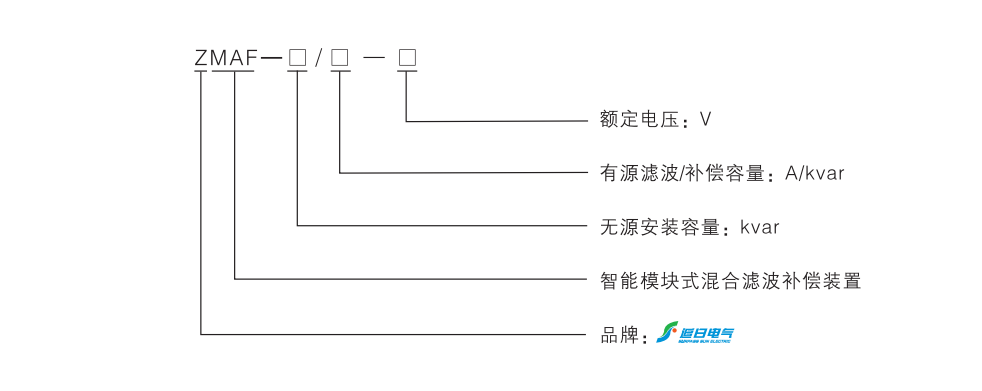

型号说明
