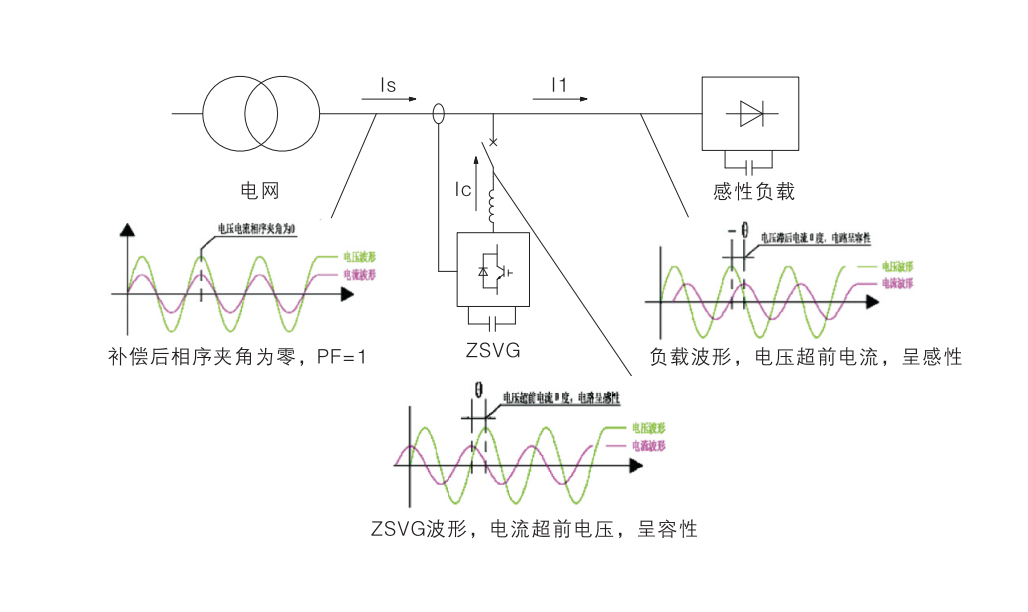

工作原理
通过外部电流互感器CT实时检测系统电流，内部DSP计算后快速计算出系统的无功电流，并根据无功电流的大小产生控制指令，控制IGBT实时产生大小相等、属性相反的无功电流注入到电网中，补偿系统所需的无功功率。
产品特点
传统的无功补偿装置是通过调节电容器或电抗器实现无功补偿，虽然应用广泛，但是存在谐振、响应时间慢、电容器易损坏等问题。
ZSVG是目前最先进的无功补偿装置，它不再采用大容量的电容、电感器件，而是通过大功率电力电子器件的高频开关实现无功能量的转换，从而使无功补偿技术产生了质的飞跃。
○ 响应速度快
ZSVG的响应时间:≤10ms;
ZSVG的响应时间极短，可快速跟踪冲击性负载的变化，如点焊机、轧钢机等。
○ 安全稳定
MIBF≥100000小时，性能稳定可靠。ZSVG在运行时
不存在与电力系统发生阻抗的可能性，安全性更高。
○ 性能高效灵活
ZSVG可做到从感性无功到容性无功的双向动态无缝无功功率调节，实现功率因数全程稳定到0.99或电流总谐波畸变率显著降低。
○ 保护全面
过压保护、欠压保护、过流保护、过热保护、控制综合保护等。
○ 功能齐全
ZSVG既可以补偿无功电流，亦可补偿谐波电流。改善三相不平衡，抑制电压波动和闪变，抑制系统振荡。

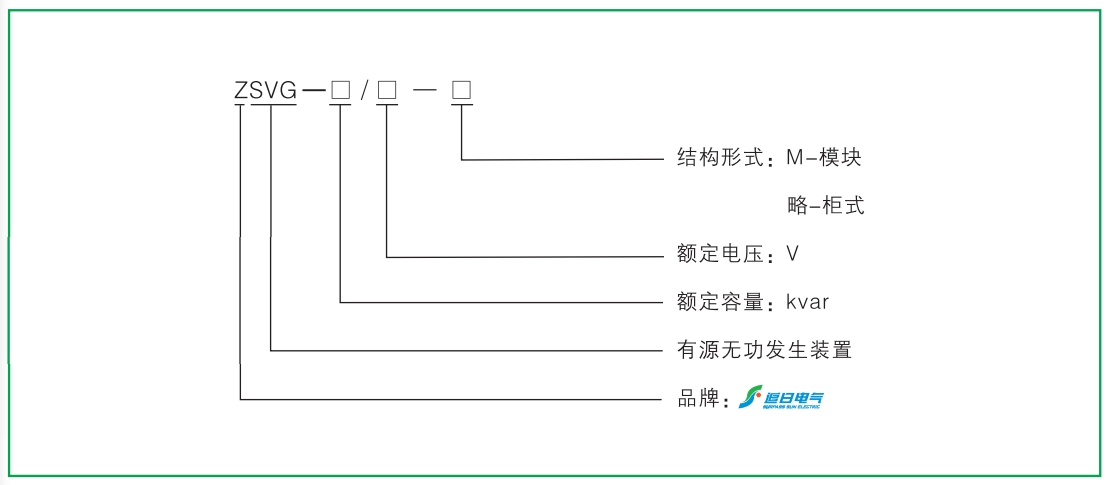

型号说明
详细资料下载（点击即可下载）
