产品简介

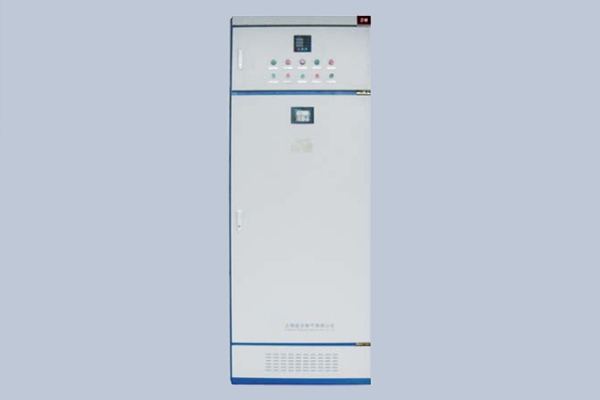

MSCC系列电动机智能软起动节能控制装置是采用电力电子技术、微处理器技术及现代控制理论技术完美结合的产品。它采用先进的微处理器为核心，控制大功率晶闸管组件，实现了三相异步电动机软起动控制功能，从根本上改变了传统的降压起动器在起动时产生的电压、电流突变带来的不良后果，是传统的降压起动方式的理想换代产品。
工作原理
该装置是在电动机定子回路串入正反并联的可控硅，通过改变可控硅的导通角实现对电动机的降压起动，可控硅导通角由微处理器智能控制调节。
该装置有三种型号:A型:基本配置，产品内部不带旁路接触器，用户需根据电机容量选配适当的接触器：B型：带可选配置，降压起动完毕，由固态软起动器发出旁路信号，旁路接触器闭合，主机全压运行，用户购货后可直接接线使用。C：带旁路接触器和补偿装置，降压起动完毕，由固态软起动器发出旁路信号，旁路接触器闭合，主机全压运行，同时在电动机定子侧并入优质自愈式并联电容器，用以实现就地无功功率补偿。电机断电后，电容也自动切除。电容器内部具有放电元件，能使电容器端子上的剩余电压在3分钟内降至50V以下，用于电动机软起动和无功功率就地补偿。
该装置可增加通讯功能，方便用户网络连接控制，提高系统的自动化水平及可靠性，内嵌Modbus标准协议，配有RS485通讯接口，方便组态连接:具有模拟信号控制功能，用户可输入4-20mA或0-20mA标准信号，并可在操作面板上进行模拟量的上，下限设定，实现对电机起，停控制及报警:还可通过软起动器进行数据(压力、温度、流量等)的传输，具有模拟输出功能。
适用范围
适用于石油、化工、冶金、建材、纺织、供水与水处理，矿山和机械等工业领域三相交流50Hz，额定电压为660V以下，额定功率为7.5kW-530kW各种鼠笼型交流异步电动机的软起动，无功功率就地补偿及主回路控制等。
主要性能特点
— 采用高端工业型单片机全数字自动控制，性能可靠稳定；
一 起动电流、电压、时间可按负载不同灵活设定，取得最佳的电流曲线和最佳的转矩控制特性；
一 对电动机提供了平滑的渐进的起动过程，以减少起动电流对电网的冲击、降低设备的振动和噪声、延长机械传动系统的使用寿命、改善工人的劳动环境；
— 可以自由停车和软停车，软停车时间可调节，既可延长电气触点寿命，又满足不同场合下机械需求；
一 对输入电源无相序要求;
一 起动、运行、保护及补偿均自动完成，适用范围宽，产品规格全，大大方便了用户；
— 自带标准的RS485接口，4一20mA或0-20mA标准模拟电流输出(智能型有此功能)；
一 产品结构新颖、体积小、性能可靠，操作、使用、维护方便；
— 控制单元信号采用光电隔离，具有很强的抗干扰能力，可保证控制系统不受强电干扰。

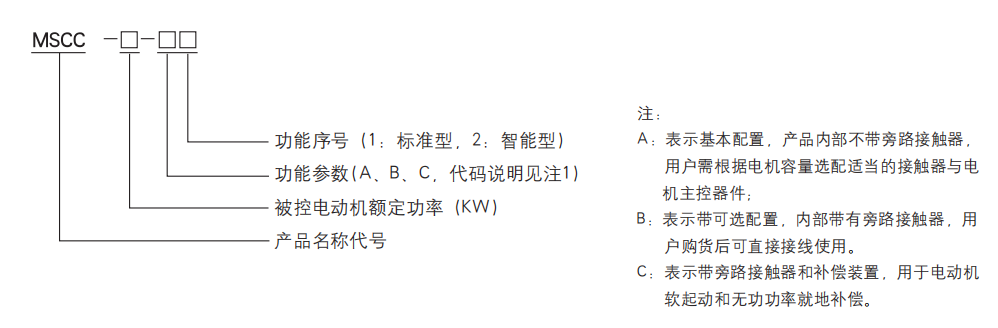

选型说明
