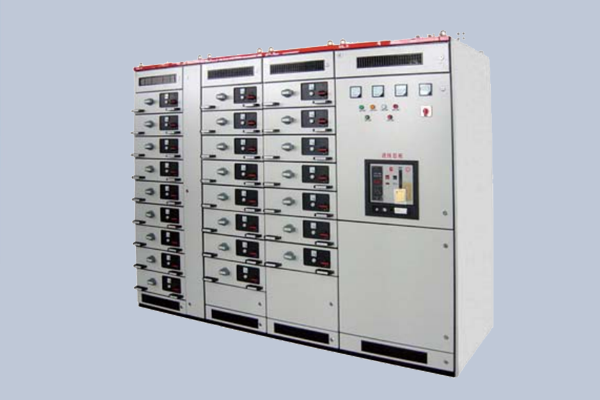

产品简介
MNS型低压抽出式开关柜适用于三相交流50/60Hz， 额定电压660V，额定电流4000A以下的三相四线制及三相五线制电力系统，作为接受电能和分配电能之间。广泛应用于发电厂、变电所、厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC。产品获得国家强制性产品认证 (简称3C认证)。

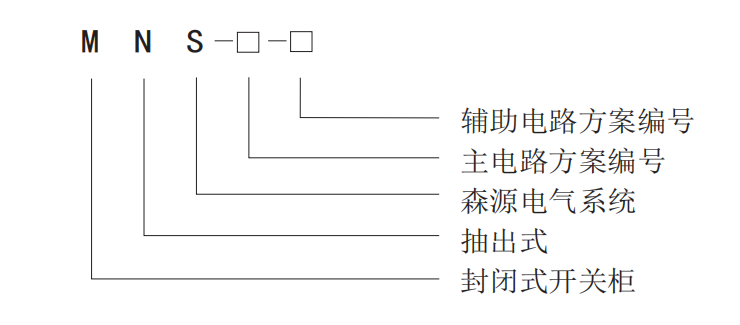

型号含义
主要技术参数
额定工作电压(V) | 380 | |
额定绝缘电压(V) | 660 | |
额定工作电流(A) | 水平母线 | 4000 |
垂直母线 | 1000 | |
额定短时耐受电流 有效值(1S)/峰值(KA) | 水平母线 | 80 |
垂直母线 | 30 | |
外壳防护等级 | IP30、IP40 | |
外形尺寸(高*宽*深) | 2200*600（800、1000）*800（1000） | |
使用环境条件
环境温度 | +40℃~-5℃,而且在24h内平均温度不超过＋35℃ |
相对湿度 | 日最高温度为＋40℃时不超过50%，在较低温度时允许 有较大的相对湿度（如＋20℃时 为90%），温度变化可能会 偶尔产生适度的凝露 |
海拔高度 | 海拔不超过2000m |
地震烈度 | 小于8级 |
垂直倾斜度 | 不超过5° |
安装地点 | 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所 |
注：当使用条件超出上述范围时，用户应与我公司协商确定允许范围及技术措施。
执行标准
- GB7251 《低压成套开关设备和控制设备》
- IEC439 《低压成套开关设备和控制设备》
