产品简介

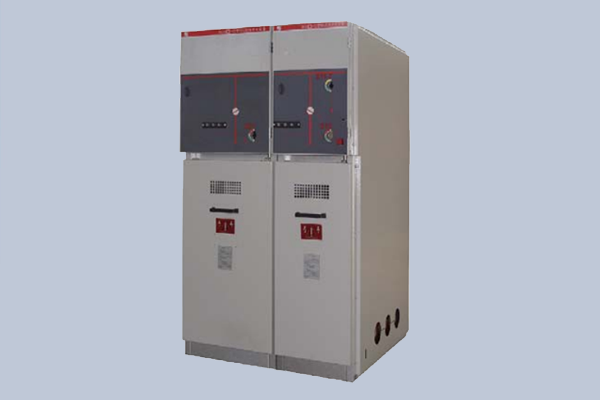

HXGN□-12（F）和HXGN□-12（FR）型箱型固定式交流金属封闭环网开关设备产品适用于10KV 50HZ三相交流配电系统，在开关站对各分支线进行控制，起分配和开闭作用。广泛用于环网供电和终端供电，以及箱式变电站等。柜体分隔成母线室和开关室。柜体为组装式结构，稳固可靠。具有独特的活门结构，防护性能好。负荷开关分闸后，活门自动将断口隔离，使进线，母线室与开关室分隔，检修、维护安全可靠。延伸组合方便，可构成环网供电单元及各种接线方式。三相采用前后排列，柜体宽度尺寸小，占地面积少。采用压气式原理灭弧，开断性能稳定可靠。操动机构有手动和电动两种选择。机械联锁先进可靠，满足“五防”要求。负荷开关及接地刀均可用锁锁定在开或合的位置上，并可按程序实现负荷开关之间的联锁。主元件负荷开关、熔断器更换方便。无环境污染，不会发生火灾，爆炸危险。可带分励脱扣器。可加装带电显示装置和核相装置。

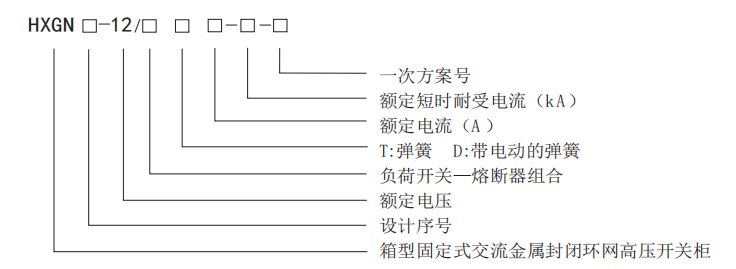

型号含义
主要技术参数
序号 | 项目 | 单位 | 负荷开关柜 | 组合电器柜 | ||
1 | 额定电压 | kV | 12 | |||
2 | 额定频率 | Hz | 50/60 | |||
3 |
额定绝缘水平 | 1min工频耐受电压 | 相间、相对地 | kV | 42 | |
隔离断口 | 48 | |||||
雷电冲击耐受电压 | 相间、相对地 | 75 | ||||
隔离断口 | 85 | |||||
4 | 主母线额定电流 | A | 630 | 125 | ||
5 | 额定短时耐受电流 | kA/4s | 20 | 20 | ||
6 | 额定峰值耐受电流 | kA | 50 | 50 | ||
7 | 额定交接电流 | A | 3150 | |||
8 | 额定短路关合电流（峰值） | kA | 50 | 50 | ||
9 | 额定短路开断电流（有效值） | kA | 31.5 | |||
10 | 额定有功负载开断电流 | A | 630 | |||
11 | 接地回路动稳定电流（峰值） | kA | 50 | |||
12 | 接地回路热稳定电流 | kA/2 | 20 | |||
13 | 机械寿命 | 真空负荷开关 | 次 | 10000 | ||
接地开关 | 次 | 2000 | ||||
14 | 辅助回路1min工频耐压 | kV | 2 | |||
电动操作机构工作电压 | V | AC220/110;DC220/110 | ||||
15 | 外壳防护等级 | IP2X、IP3X | ||||
执行标准
- GB 3906 《3.6 kV～40.5 kV交流金属封闭开关设备和控制设备》
- GB/T 11022《高压开关设备和控制设备标准的共用技术要求》
- IEC6298《额定电压1kV以上52kV及以下交流金属封开关设备和控制设备》
