产品简介

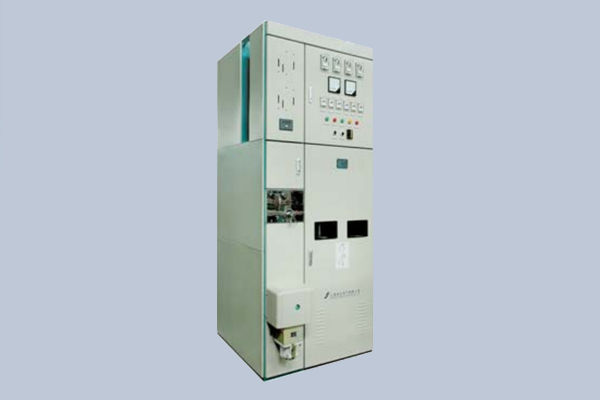

XGN2-12箱型固定式金属封闭开关设备用于12kV及 以下三相交流50Hz系统中作为接受与分配电能之用，特 别适合于频繁操作的场合，其母线系统为单母线，也可派 生出单母线带旁路和双母线结构。 XGN2-12(G)箱型固定式交流金属封闭开关设备是在 普通型开关柜基础上派生的适合高海拔地区使用的高原型 产品。

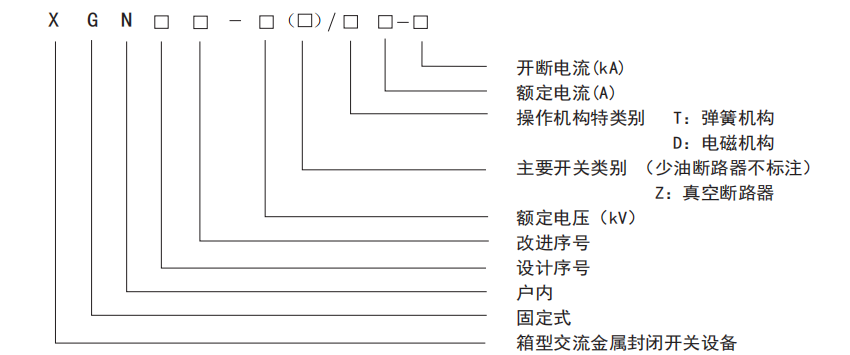

型号含义
主要技术参数
项 目 名 称 | 单位 | 技术参数 | ||||||
额定电压 | kV | 10 | ||||||
额定工作电压 | kV | 12 | ||||||
额定电流 | A | 630 | 1000 | 1000 | 1250 | 2000 | 2500 | 3150 |
额定短路开断电流 | kA | 20 | 31.5 | 20 | ||||
额定短时耐受电流(4S) | kA | 20 | 20 | |||||
额定峰值耐受电流 | kA | 50 | 80 | 100 | ||||
额定短路关合电流(峰值) | kA | 50 | 80 | 100 | ||||
防护等级 | IP2X | |||||||
操作方式 | 电磁式、弹簧储能式 | |||||||
外形尺寸（宽×深×高） | mm | 1100×1200×2650(1250A以下) | ||||||
执行标准
- GB 3906 《3.6 kV～40.5 kV交流金属封闭开关设备和控制设备》
- GB/T 11022《高压开关设备和控制设备标准的共用技术要求》
- IEC6298《额定电压1kV以上52kV及以下交流金属封开关设备和控制设备》
详细资料下载（点击即可下载）
