产品简介

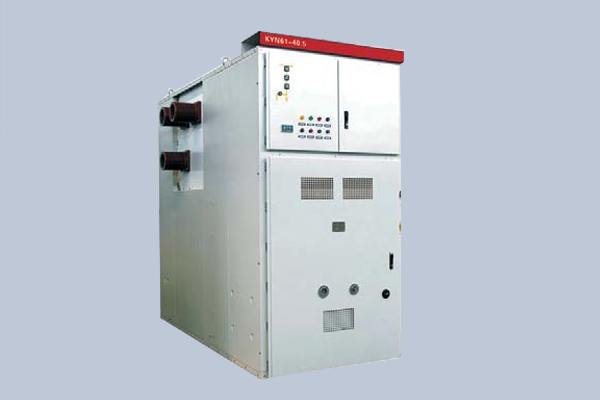

KYN61-40.5型铠装移开式交流金属封闭开关设备(以 下简称“开关设备”)其主要特点是柜内可配用 ZN85-40.5、（3AV3）型全绝缘真空断路器及弹簧操动机 构或施耐德SF1﹑SF2型及阿尔斯通FP系列六氟化硫断路 器，以满足不同客户的需求。开关柜结构适应性强，可以选 择多种主接线方案。柜体采用敷铝锌钢板或优质冷轧钢板喷 塑组装而成，提高了手车与柜体的配合精度，手车推进拉出 十分轻便，互换性强。
本产品外形美观、方案齐全、使用安 全可靠。 本产品适用环境条件范围广，可用于高海拔﹑高盐雾 等特殊环境（可特殊定制）。 本产品用于35kV三相交流50Hz电力系统中，作为发电 厂、变电所及工矿企业的配电室接受与分配电能之用，具有 控制、保护和监测等功能。

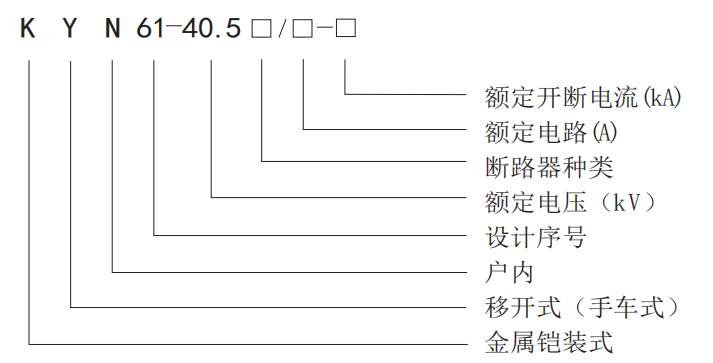

型号含义
主要技术参数
名称 | 单位 | 数据 | |
额定电压 | kV | 40.5 | |
额定 | 主母线的额定电流 | A | 630、1250、1600 |
配用断路器的额定电流 | A | 630、1250、1600 | |
额定 | 1min工频耐受电压，极间、极地间/断口间 | kV | 95/110 |
雷电冲击耐受电压（峰值），极间，极地间/断口间 | kV | 185/215 | |
辅助回路、控制回路的工频耐受电压 | V/1min | 2000 | |
额定频率 | Hz | 50 | |
额定短路开断电流 | kA | 20、25、31. 5 | |
额定短时耐受电流/额定短路持续时间 | kA/4s | 20、25、31. 5 | |
额定峰值耐受电流 | kA | 50、63、80 | |
额定短路关合电流 | kA | 50、63、80 | |
控制回路额定电压 | V | DC110/220 ; AC110/220 | |
防护等级 | 开关设备外壳 | IP3X | |
隔室内（柜门打开时） | IP2X | ||
ZN85-40.5型断路器配弹簧操动机构（一体）技术参数见下表
名称 | 单位 | 数据 | |
额定电压 | kV | 40.5 | |
额定电流 | A | 630、1250、1600 | |
额定 绝缘水平 | 1min工频耐受电压，极间、极地间/断口间 | kV | 95/110 |
雷电冲击耐受电压（峰值），极间、极地间/断口间 | kV | 185/215 | |
辅助回路、控制回路的工频耐受电压 | V/1min | 2000 | |
额定频率 | Hz | 50 | |
额定短路开断电流 | kA | 20、25、31. 5 | |
额定短路关合电流 | kA | 50、63、80 | |
额定峰值耐受电流 | kA | 50、63、80 | |
额定短时耐受电流/额定短路持续时间 | kA/4s | 20、25、31. 5 | |
机械寿命 | 次 | 10000 | |
合闸时间 | ms | 50～100 | |
分闸时间 | ms | 35～60 | |
额定操作顺序 | 分-0. 3s-合分-180s－合分 | ||
执行标准
- GB 3906 《3 . 6 kV～40. 5 kV交流金属封闭开关设备和控制设备》
- GB/T 11022《高压开关设备和控制设备标准的共用技术要求》
- IEC6298《额定电压1kV以上52kV及以下交流金属封开关设备和控制设备》
